高壓水射流管式空氣預熱器清洗方案的經濟效益分析

目前，使用高壓水射流清洗技術用于管式空氣預熱器的清堵已成為主流，高壓水射流清洗技術是以水為介質，利用高壓水發生裝置產生高壓水，通過噴嘴將巨大的壓力轉變?yōu)槟芰扛叨染奂�的水射流，利用高壓水射流的�?qiáng)大沖擊力沖擊污垢，把污垢剝離、清除，從而達到清洗的目的。由于高壓水射流具有沖刷、楔劈、剪切、磨削等復合破碎作用，可立即將結垢物打碎脫落并沖走，從而實現垢層和管壁的分離。為此，北京德高潔清潔設備有限公司設計了一款高壓水射流管式空氣預熱器清洗系統，用以解決管式空氣預熱器的清堵問題。以下主要介紹高壓水射流管式空氣預熱器清洗方案的經濟效益分析。

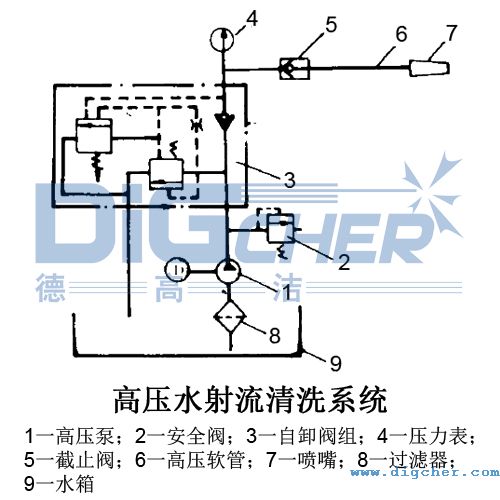

根據高壓水射流的原理，我們?cè)O(shè)計出了工作壓力為500bar的高壓水射流清洗系統。如上圖，工作流程如下：來自水箱(9)的水經高壓泵(1)升壓后經截止閥(5)進入噴嘴(7)，在噴嘴內加速后從噴嘴出口射出，撞擊在清洗目標上。截止閥(5)起開關作用；安全閥(2)在系統超過設計壓力時自動跳起，起到保護系統的作用；自卸閥組(3)可使清洗系統自動卸載，使系統工作安全可靠；壓力表(4)用于監視系統的工作壓力。

而后我們使用該系統對某發電廠35t/h鍋爐的管式空氣預熱器進行了清洗實驗。清洗前發現預熱器有近三分之一的管子被堵塞，堵塞的部分主要在煙氣入口處，堵塞長度一般為0.1～0.2m。堵塞物的成分經取樣分析為：粉煤灰、原煤粉、硫化鐵與粉煤共生物、塊狀燒結物、鐵、鋁、硅等，其硬度一般為F＝0.5～3.0。在清洗空氣預熱器堵塞管的過程中, 平均清洗速度為120根/h，是人工清洗速度的20～30倍。清洗結束后，管式空氣預熱器堵塞管內的堵塞物全被清除，煙氣流動阻力明顯下降，鍋爐排煙溫度比清洗前下降約20 ℃，熱效率提高約1.2%。

綜上所述，我們可以看出高壓水射流清洗技術非常適合鍋爐管式空氣預熱器的清洗。
